Скін-ефект

Повідомлення radioman »

Скін-ефе́кт (поверхневий ефект) — явище зменшення амплітуди електромагнітної хвилі при проникненні електромагнітного поля вглиб провідного середовища.
Скін-ефект призводить до протікання струму в провіднику в основному в області скін-шару. Глибина скін-шару зменшується зі збільшенням частоти: якщо при частоті 5 кГц глибина скін-шару в міді становить 0,93 мм, то на частоті 10 кГц - 0,66 мм, а на частоті 20 кГц — 0,46 мм. Глибину скін-шару можна приблизно визначити за формулою:
Товщина скін-шару
Товщина скін-шару
Цей ефект пояснює "пропадання" монети "на ребрі". Для спрощення розрахунків уявимо мідну пластинку товщиною 1 мм і сторонами 10мм. х 10 мм. У горизонтальному положенні "генеруючий" вторинне поле об'єм буде становити на частоті 10 кГц 0,66мм*10мм*10мм=66 кубічних міліметра, у вертикальному положенні (на ребрі) - 0,66мм*10 мм*1мм=6,6 кубічних міліметра; тобто, у даному випадку, вторинне поле від монети зменшилось у 10 разів :shock:
Аватар користувача
radioman
Site Admin
Повідомлень: 134
З нами з: 28 вересня 2020, 12:01
Звідки: Тернопіль
Дякував (ла): 8 разів
Подякували: 6 разів

Re: Скін-ефект

Повідомлення radioman »

Монета "на ребрі", або куди вона пропала 8-)

При "повітряних тестах" (статика, але з рухомою ціллю) виявив досить цікавий ефект. При переміщенні монети (50 коп., Україна, 2010) паралельно котушці на відстані приблизно 10 см. ("кільце", ко-планарна) все як і повинно бути для "кольорової" цілі - "У" та "Х" відхиляються в "+", відгук одиночний (правильність фазування котушки):
Реакція "Х" та "У" на монету, котра переміщується паралельно котушці
Реакція "Х" та "У" на монету, котра переміщується паралельно котушці
VDI визначається теж правильно:

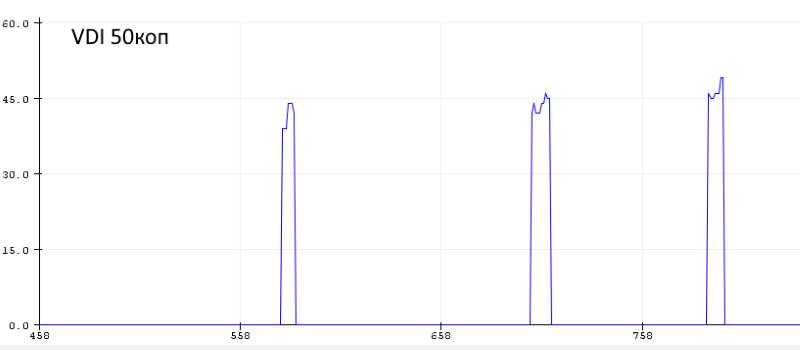

VDI  монети, котра переміщується паралельно котушці
VDI монети, котра переміщується паралельно котушці

При переміщенні монети "на ребрі" на відстані 10 см. від котушки реакції не було. На меншій відстані (приблизно 5 см.) мене чекав сюрприз :shock: - центральною частиною котушка монету "не бачила", реакція на ціль була в ділянці бічних "пелюсток" (інверсна зона), але з "прямою" реакцією "У" та "Х" - відхиляються в "+" (відгук подвійний, як буває при "перевернутій" фазі):
Реакція "Х" та "У" на монету, котра переміщується "ребром" до котушки
Реакція "Х" та "У" на монету, котра переміщується "ребром" до котушки
VDI визначався теж правильно (не інверсно), але "подвійно":
VDI  монети, котра переміщується "ребром" до котушки
VDI монети, котра переміщується "ребром" до котушки
