Теоретичні основи металодетекції

[pawa]

Ось тока новина:

Методом варварского вскрытия неисправных катух было установлено
9" x35 - rx - 70 витков 0,28 , tx 18 витков литц 9х0.55 (диаметр намотки 17 см)

А це десь 120 мкГн. При такій індуктивності ні про яку трикутної форму струму не може бути й мови.
При струмі 200 мА матимемо таку картину струму:

Струм 120 мкГн.png

Знов постає питання як реагує грунт на таку швидкість зростання струму. Зрозуміло що зверху у нас досить довга поличка, але ж під час зростання струму будемо мати швидке насиченя грунту як у імпульсному металошукачу.

[radioman]

ТХ намотана литцендратом, индуктивность 125 мкГн...

На викладених фото плат DEUS'а є трансформатор. Можливо, схема вихідного каскаду чимось подібна до моду TM-808:

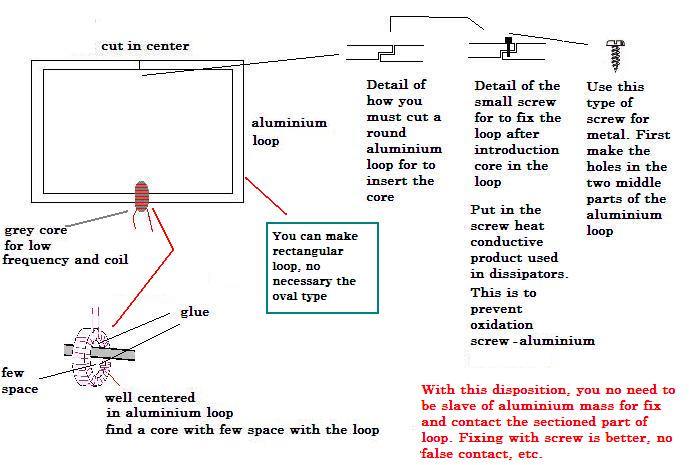

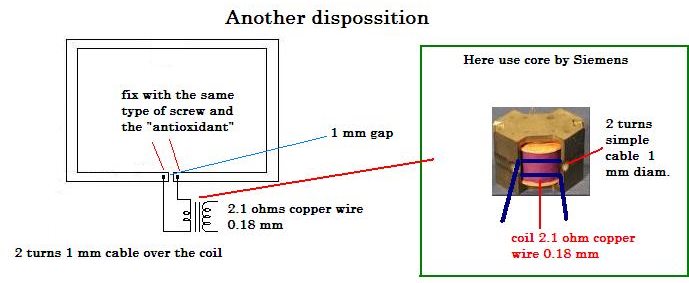

В оригінальній конструкції NV-808 трансформатор зроблено інакше: феритове кільце з первинною обмоткою, через яке проходить вторинна "обмотка" - рамка:

Тх ТМ-808.jpg

Або реалізовано контур з декількома резонансами.

[pawa]

На осцилограмі FOMA амплітуда 17 вольт, тільки якщо трансформатор у котушці.

Ось тельбухи Деуса - трансформатора якийсь є, а ось форма напруги на Тх - чистий меандр:

[pawa]

Ось з такими параметрами ще можна отримати трикутно подібний струм на частоті від 6кГц.


[radioman]

...форма напруги на Тх - чистий меандр...

Так там частота 25кГц.
