Теоретичні основи металодетекції

[pawa]

Грунт уявляє з себе суміш в якої присутні діамагнетики, парамагнетики, провідники. Тому під дією змінного магнітного поля, ми спостерігаємо відгук зсунутий за часом. З підвищенням частоти підвищується і амплітуда відгуку.
Якщо розглядати синусоїдальну форму сигналу збудження магнітного поля, то з підвищенням частоти - зростає швидкість наростання поля. А що можно сказати про прямокутну форму сигналу? На будь-який частоті маємо такуж саму швидкисть зростання, тому будемо мати відповідний відгук грунту. Теж саме будемо мати з відгуком від цілі.
Як тоді працюють мультичастотні мд з накачкою Тх меандром?

[radioman]

Поле створює не напруга, а струм. "Накачка" то меандром, але в котушці струм змінюється зовсім за іншими законами:

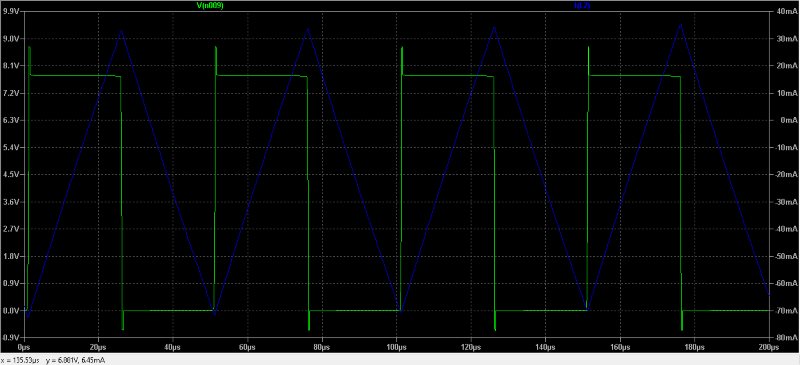

Напруга збудження і струм у нерезонансній Тх

[pawa]

Я про напругу і не казав. Ваші осцілограми гарні, але все ж таки на різній частоті швидкість зростання магнітного поля буде однакова. Чи може тут відіграє свою роль обмеження току у котушці?

[radioman]

Я про напругу і не казав. ...

Ви говорили про збудження меандром, а це одне і теж.

... на різній частоті швидкість наростання магнітного поля буде однакова.

Ні, так як поле створює струм, а, в даному випадку, його "форма" наближена до трикутника.

[pawa]

Ну тоді я і про синус також говорив
Так, ток може бути трикутним, тільки якщо нема насичення котушки.
Припустимо що воно так і є, ось тіки при одній і тій же индуктивності швидкість зростання току буде такаж сама, тобто я так і не бачу зміни частоти.

[radioman]

... швидкість зростання току буде такаж сама, тобто я так і не бачу зміни частоти.

Зверніть увагу на скрин з симулятора: швидкість наростання струму залежить від частоти; тобто наростання струму відбувається за час від фронту до спаду меандру - чим більша частота, тим меньший період, тим швидше наростає струс в котушці. Елементарно, Ватсон (с)

[pawa]

Я цього не бачу на симуляції. Швидкість зростання у сигналі трикутної форми пропорційна куту нахилу катету.

[radioman]

Чого не бачите (я підкоригував свій пост) ?

[pawa]

Чого не бачите (я підкоригував свій пост) ?

Раз ви моделюєте, то було гарно побачити відгук индуктивності на свіп-сигнал.

[radioman]

Чого не бачите ?

.... було гарно побачити відгук индуктивності на свіп-сигнал.

Симулятор LTspice XVII це не може. Тобто, на свіп-сигнал він видає АЧХ і ФЧХ. Ось як це виглядає для струму в котушці Тх за схемою F75, перерахованою на 15 кГц:

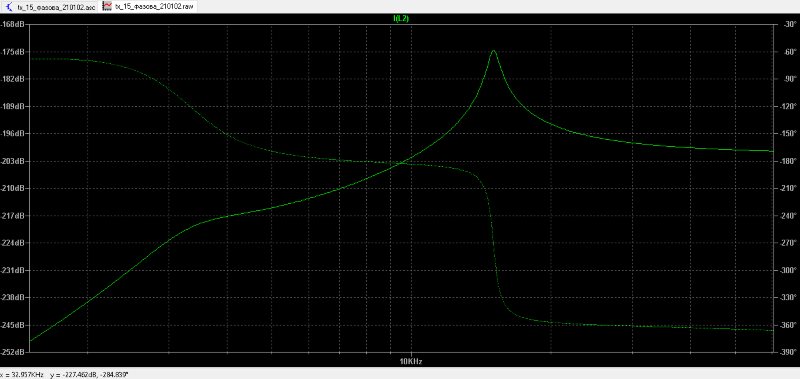

АЧХ та ФЧХ резонансної Тх (15 кГц)
